製品情報

リンクをクリックすると、ページ内の各項目へジャンプします



画像クリックで拡大できます

表紙





画像クリックで拡大できます









このページの上部へ

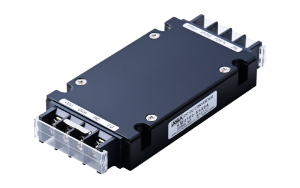

DC-DCコンバータ DC-DC Converters

製品名をクリックするとPDFがダウンロードできます。

■スイッチング電源 DC−DCコンバータ リフロー炉対応タイプ
アルミ電解コンデンサレス、タンタルコンデンサレスにより高信頼性、長寿命化を実現。入出力間絶縁 AC3000V、リモートコントロールを内蔵した、リフロー炉対応の表面実装用 (SMD) 絶縁型DC-DCスイッチング電源です。

シリーズ名

Series Name

出力容量(W)

Output Power

形状(H×W×L)

Dimention(mm)

入力電圧

Input Voltage

(V.DC)

出力電圧(V.DC)

Output Voltage

効率(%)

Efficiency

特長

Feature

SM15

SM15
1.5W
5.7×13×20
  1. 5V(4.5〜9)
  2. 12V(8〜18)
  3. 24V(16〜36)
  4. 48V(32〜72)
3.3, 5, 6
12, 15, 24
±5, ±12, ±15
78〜80%
リフロー炉によるハンダ付け可能br> 低価格
Possible to Reflow Solder
Low cost

SM30

SM30
3W
6.0×15.86×26
  1. 5V(4.5〜9)
  2. 12V(8〜18)
  3. 24V(16〜36)
  4. 48V(32〜72)
  5. 100V(64〜144)
  6. 140V(90〜200)

3.3, 5, 6

12, 15, 24
±5, ±12, ±15

80〜85%

リフロー炉によるハンダ付け可能
低価格

Possible to Reflow Solder
Low cost

SM60

SM60
6W
6.2×19.6×30
3.3, 5, 6
12, 15, 24,
±5, ±12, ±15
80〜85%

リフロー炉によるハンダ付け可能
低価格

Possible to reflow solder
Low cost



このページの上部へ





■スイッチング電源 DC−DCコンバータ 縦型オンボードタイプ
アルミ電解コンデンサレス、タンタルコンデンサレスにより高信頼性、長寿命化を実現。
立型実装 (SIP) により、省実装面積が可能な、絶縁型DC-DCスイッチング電源です。

シリーズ名

Series Name

出力容量(W)

Output Power

形状(H×W×L)

Dimention(mm)

入力電圧

Input Voltage
(V.DC)

出力電圧(V.DC)

Output Voltage

効率(%)

Efficiency

特長

Feature

LP

LP
1W
14×10×22
  1. 5V (4.5〜9)
  2. 12V (9〜18)
  3. 24V (18〜36)
  4. 48V (36〜72)

5, 12, 15, 24,
5・5, 12・12

15・15
5・12, 5・15

65〜75%

縦型実装タイプ
低価格

Sip package
Low cost

TS

TS
3W
24.5×8.5×35
  1. 5V (4.5〜9)
    12V (8〜18)
    24V (16〜36)
    48V (32〜72)
5, 6, 12, 15 24,
±12, ±15
70〜80%

縦型実装タイプ
低価格

Sip package
Low cost

LM30

LM30
3W
19.5×6× 23.5
  1. 5V(4.5〜9)
  2. 12V(8〜18)
  3. 24V(16〜36)
  4. 48V(32〜72)
  5. 100V(64〜144)
  6. 140V(90〜200)

3.3, 5, 6, 12,
15, 24, ±5, ±12, ±15

80〜85%

縦型実装タイプ
低価格

Sip package
Low cost



このページの上部へ



■スイッチング電源 DC−DCコンバータ オンボードタイプ
アルミ電解コンデンサレス、タンタルコンデンサレスにより高信頼性、長寿命化を実現
入力フィルタを内蔵したオンボード絶縁型DC-DCスイッチング電源です。

シリーズ名

Series Name

出力容量(W)

Output Power

形状(H×W×L)

Dimention(mm)

入力電圧

Input Voltage
(V.DC)

出力電圧(V.DC)

Output Voltage

効率(%)

Efficiency

特長

Feature

SS

SS
2〜3W
10×21×33
  1. 5V(4.5〜9)
  2. 12V(8〜18)
  3. 24V(16〜36)
  4. 48V(32〜72)

5, 6, 12, 15, 24

±5, ±12, ±15

75〜82%

広範囲な入力電圧
高信頼性

Wide input voltage range
High reliability

SSK

SSK
2〜3W
8.5×21×33
70〜81%

高さ8.5mm

高信頼性

8.5mm in height
High reliability

SSV

SSV
5〜6W
8.5×21×33
2.5, 3.3, 5, 6
12, 15, 24
81〜88%

高さ8.5mm

高信頼性

8.5mm in height
High reliability

SQ

SQ
5〜6W
10×30×47
5, 6, 12, 15, 24
±5, ±12, ±15
79〜86%

広範囲な入力電圧
高信頼性

Wide input range
High reliability

SQK

SQK
5〜6W
8.5×30× 47
80〜85%

高さ 8.5mm
高信頼性

8.5mm in height
High reliability

SQV

SQV
10〜12W
8.5×30× 47
2.5, 3.3, 5, 6
12, 15, 24, 28
81〜87%

高さ 8.5mm
高信頼性

8.5mm in height
High reliability

SQT

SQT
15W
7×31×47

1.5, 1.8, 2.5

3.3, 5, 5.2, 6, 12, 15, 24

±12, ±15

78〜88%
高さ7mm
ON/OFFコントロール内蔵
7mm in height
ON/OFF control function

BHU

BHU
7〜15W
8.5×50× 55
  1. 5V(4.5〜9)
  2. 12V(8〜18)
  3. 24V(16〜36)
  4. 48V(32〜76)

3.3, 5,6, 12, 15

24, 28, 48
±5, ±12, ±15

77〜86%

高さ 8.5mm
ON/OFFコントロール内蔵

8.5mm in height
ON/OFF control function

BRU

BRU
20〜30W
8.5×50×55
  1. 12V(8〜18)
  2. 24V(16〜36)
  3. 48V(32〜76)
  4. 100V(64〜144)

2.5, 3.3, 5, 6

12, 15, 24, 28

48

85〜90%

高さ 8.5mm
ON/OFFコントロール内蔵

8.5mm in height
ON/OFF control function

BPU

BPU
20〜50W
8.5×50×75
  1. 12V(8〜18)
  2. 24V(16〜36)
  3. 48V(32〜72)
  4. 100V(64〜144)

3.3, 5, 6, 12

15, 24,

±3.3, ±5
±12, ±15

81〜90%

高さ 8.5mm
ON/OFFコントロール内蔵

8.5mm in height
ON/OFF control function

BTU

BTU
80〜100W
12.8×50×98

3.3, 5,6, 12

15, 24

88〜91%
高効率
ON/OFFコントロール内蔵
High efficiency
ON/OFF control function

KMP

KMP
160〜200W
20×60×105
  1. 12V (8〜18)
    24V (16〜36)
    48V (36〜76)
  2. 100V (64〜144)
  3. 140V (90〜200)

3.3, 5, 6, 12

13.8, 15, 24

28, 48

87〜92%

高効率
ON/OFFコントロール内蔵

High efficiency
ON/OFF control function



このページの上部へ



■スイッチング電源 DC−DCコンバータ ユニットタイプ
アルミ電解コンデンサレス (PDシリーズを除く)、タンタルコンデンサレスにより高信頼性、長寿命化を実現。
入力フィルタを内蔵した、ユニットタイプ絶縁型DC-DCスイッチング電源です。

シリーズ名

Series Name

出力容量(W)

Output Power

形状(H×W×L)

Dimention(mm)

入力電圧

Input Voltage

(V.DC)

出力電圧(V.DC)

Output Voltage

効率(%)

Efficiency

特長

Feature

BHS

BHS
7〜15W
8.5×50×69
  1. 5V(4.5〜9)
  2. 12V(8〜18)
  3. 24V(16〜36)
  4. 48V(32〜76)

3.3, 5, 6, 12

15, 24, 28, 48
±5, ±12, ±15

77〜86%

高さ 8.5mm
ON/OFFコントロール内蔵

8.5mm in height
ON/OFF control function

BRS

BRS
20〜30W
8.5×50×69
  1. 12V(8〜18)
  2. 24V(16〜36)
  3. 48V(32〜76)
  4. 100V(64〜144)

2.5, 3.3, 5, 6

12, 15,24, 28

48

85〜90%

高さ 8.5mm
ON/OFFコントロール内蔵

8.5mm in height
ON/OFF control function

BPS

BPS
20〜50W
8.5×50×89
  1. 12V(8〜18)
  2. 24V(16〜36)
  3. 48V(32〜72)
  4. 100V(64〜144)

3.3, 5, 6, 12

15, 24, ±3.3

±5, ±12, ±15

81〜90%

高さ 8.5mm
ON/OFFコントロール内蔵

8.5mm in height
ON/OFF control function

QD

QD
50W
16×50×82

3.3, 5, 6, 12

15, 24

86〜90%

高さ 16mm
高効率

16mm in height
High efficiency

BTS

BTS
80〜100W
12.8×50×118

3.3, 5, 6, 12

15, 24

88〜91%

高効率
ON/OFFコントロール内蔵

High efficiency
ON/OFF control function

FD

FD
80〜100W
20×60×120
  1. 12V(8〜18)
  2. 24V(16〜36)
  3. 48V(32〜72)
  4. 100V(64〜144)
  5. 140V(90〜200)

3.3, 5, 6, 12

13.8, 15, 24

85〜92%

高さ 20mm
高効率

20mm in height
High efficiency

PD

PD
85〜110W
35×70×158
  1. 12V(6〜18)
  2. 24V(14〜40)
  3. 48V(28〜80)
  4. 96V(56〜160)

3.3, 5, 12

13.8, 15, 24

48, 100, 140, 200, 300

83〜90%

高効率
広範囲な入力電圧

High efficiency
Wide input voltage range



このページの上部へ



■スイッチング電源 DC−DCコンバータ 並列可能ユニットタイプ
並列運転により、出力電流容量を増やす事が可能。アルミ電解コンデンサレス (RDPを除く)、タンタルコンデンサレスにより、長寿命化を実現。入力フィルタを内蔵した、ユニットタイプ絶縁型DC-DCスイッチング電源です。

シリーズ名

Series Name

出力容量(W)

Output Power

形状(H×W×L)

Dimention(mm)

入力電圧

Input Voltage

(V.DC)

出力電圧(V.DC)

Output Voltage

効率(%)

Efficiency

特長

Feature

FM FM
160〜200W
20×60×120
  1. 12V(8〜18)
  2. 24V(16〜36)
  3. 48V(36〜76)
  4. 100V(64〜144)
  5. 140V(90〜200)
3.3, 5, 6, 12, 13.8
15, 24, 28, 48
87〜92%

高さ 20mm
並列運転可能

20mm in height

Parallel operation

KM

KM
160〜200W
20×60×135
87〜92%

並列運転可能
ON/OFFコントロール内蔵

Parallel operation
ON/OFF control function

RDP

RDP
250W
36×100×220
  1. 12V(9〜18)
  2. 24V(18〜36)
  3. 48V(36〜72)
  4. 96V(70〜144)
3.3 ,5 , 12, 13.8
15, 24, 48, 100
140, 200, 300
85〜92%

並列運転可能
高効率

Parallel operation
High efficiency

VD

VD
500W
40×100×220
  1. 12V(9〜18)
  2. 24V(18〜36)
  3. 48V(36〜75)
  4. 96V(70〜144)
  5. 200V(150〜300)
  6. 300V(225〜450)
  7. 400V(300〜600)
12, 13.8, 15, 24
28, 48, 100, 140
200, 300, 400
89〜93%

並列運転可能
高効率

Parallel operation
High efficiency



このページの上部へ

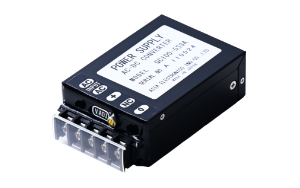

AC-DCコンバータ AC-DC Converters

製品名をクリックするとPDFがダウンロードできます。

■スイッチング電源 AC−DCコンバータ オンボードタイプ
内部に入力フィルタを内蔵した、オンボード絶縁型AC-DCスイッチング電源です。

シリーズ名

Series Name

出力容量(W)

Output Power

形状(H×W×L)

Dimention (mm)

入力電圧

Input Voltage

(AC,rms)

出力電圧(V.DC)

Output Voltage

効率(%)

Efficiency

特長

Feature

LC

LC
15W
20×40×60
  1. AC100V
  2. (85〜132V)
  3. AC200V
  4. (175〜264V)

2.5, 3.3, 5, 12

15, 24

±5, ±12, ±15

75〜85%
VCCI クラスB 準拠
VCCI class B

MC

MC
30W
20×50×90

AC100V

(85〜132V)

2.5, 3.3, 5, 12

15, 24

82〜85%
VCCI クラスB 準拠
VCCI class B



このページの上部へ



■スイッチング電源 AC−DCコンバータ ユニットタイプ
シャーシや放熱板への取付けにより長寿命化が可能で、内部に入力フィルタを内蔵した、ユニットタイプ絶縁型AC-DCスイッチング電源です。

シリーズ名

Series Name

出力容量(W)

Output Power

形状 (H×W×L)

Dimention(mm)

入力電圧

Input Voltage

(AC,rms)

出力電圧

Output Voltage

(V.DC)

効率(%)

Efficiency

特長

Feature

QC

QC
15〜24W
25×50×82
  1. AC100V
  2. (85〜132V)
  3. AC200V
  4. (175〜264V)

5, 12, 15, 24
±5, ±12, ±15

75〜80%
VCCI クラスB 準拠
VCCI class B

AFC

AFC
20〜25W
30×60×110

5, 12, 15, 24
±12, ±15,
5・±12, 5・±15

75〜80%
高信頼性
High reliability

AKC

AKC
25〜35W
30×60×130
75〜80%

高信頼性

High reliability

KC

KC
50W
30×60×132
  1. AC100V
  2. (85〜132V)
  3. AC200V
  4. (175〜264V)
5, 12, 15, 24
85〜88%
力率改善回路内蔵
VCCI クラスB 準拠
Improved power factor
VCCI class B

KCW

36W

AC160V

(85〜264V)

83〜86%
力率改善回路内蔵
VCCI クラスB 準拠
Improved power factor
VCCI class B

PC

PC
70〜100W
35×70×158
  1. AC100V
  2. (85〜132V
  3. AC200V
  4. (175〜264)
5, 12, 15, 24
±12, ±15
80〜87%
VCCIクラスB, FCCクラスB準拠
VCCI class B, FCC class B



このページの上部へ





■スイッチング電源 AC−DCコンバータ ユニットタイプ
電源内部はアルミ電解コンデンサレス、タンタルコンデンサレスとなっており、外付け電解コンデンサを交換する事で、長寿命化が可能となります。ワイド入力、DC入力対応、力率改善回路内蔵のユニット型AC-DCスイッチング電源です。

シリーズ名

Series Name

出力容量(W)

Output Power

形状(H×W×L)

Dimention(mm)

入力電圧

Input Voltage

(V.AC,V.DC)

出力電圧/電流

Output Voltage

Output Curent

(V.DC)/(A)

効率(%)

Efficiency

特長

Feature

TBCU75

TBCS75

TBC75
46〜75W
20×60×136
  1. AC200V
  2. (85〜264V)
  3. DC240V
  4. (110〜370V)
3.3V/14A, 5V/15A
12V/6.3A, 15V/5A
24V/3.2A, 48V/1.6A
88〜92%
力率改善回路内蔵
VCCIクラスB, FCCクラスB準拠
Improved power factor
VCCI class B, FCC class B

TDC150

TDC150
90〜150W
25×70×162
3.3V/27A, 5V/25A
12V/12.5A, 15V/10A
24V/6.5A, 48V/3.1A
88〜92%
力率改善回路内蔵
VCCIクラスB, FCCクラスB準拠
Improved power factor
VCCI class B, FCC class B

TFC300

TFC300
180〜300W
30×80×179
3.3V/60A, 5V/ 50A
12V/25A, 15V/20A
24V/12.5A, 48V/6.3A
88〜92%

力率改善回路内蔵
VCCIクラスB, FCCクラスB準拠
Improved power factor
VCCI class B, FCC class B



このページの上部へ

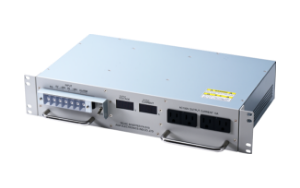

DC-ACインバータ DC-AC Inverters

製品名をクリックするとPDFがダウンロードできます。

■正弦波交流電源 DC−ACインバータ ユニットタイプ

電源内部を完全に樹脂にて充填してある為、耐環境性能、耐振動性能、放熱特性が優れています。
入出力ノイズフィルタを内蔵した、正弦波出力のユニット型DC-ACインバータ電源です。

シリーズ名

Series Name

出力容量(VA)

Output Power

形状(H×W×L)

Dimention(mm)

入力電圧
Input Voltage

(V.DC)

出力電圧 / 電流

Output Voltage
Output Current

(AC,rms)(A)

効率(%)

Efficiency

特長

Feature

KA60

KA60
60VA
30×60×140
  1. 12V(9〜18)
  2. 24V(18〜36)
  3. 48V(36〜76)
  4. 96V(72〜144)
100V 0.6A
200V 0.3A
220V 0.27A
81〜85%
入出力間絶縁(AC2000V)
出力電圧調整可能 ±5%
Input-Output isolation(AC2000V)
Adjustable output volt. ±5%

PA100

PA100
100VA
35×70×160
100V 1A
200V 0.5A
220V 0.45A
83〜86%
リモートON/OFFコントロール
入出力間絶縁(AC2000V)
出力電圧調整可能 ±5%
Remote ON/OFF control
Input-Output isolation(AC2000V)
Adjustable output volt. ±5%

MA250

MA250
250VA
55×120×198
100V 2.5A
200V 1.25A
220V 1.1A
85〜87%
縦置き、横置き共用
リモートON/OFFコントロール
入出力間絶縁(AC2000V)
Horizontal, Vertical Mount
Remote ON/OFF control
Input-output isolation(AC2000V)

VA500

VA500
500VA
60×120×220
  1. 12V(9〜18)

    24V(18〜36)

  2. 48V(36〜76)

  3. 96V(72〜144)
  4. 200V(150〜300)

  5. 300V(225〜450)

  6. 400V(300〜600)

100V 5A
200V 2.5A
220V 2.2A
86〜88%
縦置き、横置き共用
リモートON/OFFコントロール
入出力間絶縁(AC2000V)
Horizontal, Vertical mount
remote ON/OFF control
Input-Output isolation(AC2000V)

RA520

RA520
500VA
114×110×310
  1. 12V(9〜18)
  2. 24V(18〜36)
  3. 48V(36〜76)
  4. 96V(72〜144)
86〜88%
入出力間絶縁 (AC2000V)
リモートON/OFFコントロール
Input-Output isolation(AC2000V)
Remote ON/OFF control

HA1010

HA1010
1000VA
165×130×320
  1. 12V(9〜18)
  2. 24V(18〜36)
  3. 30V(22〜44)
  4. 48V(36〜76)
  5. 96V(72〜144)
100V 10A
200V 5A
220V 4.5A
84〜88%
入出力間絶縁 (AC2000V)
リモートON/OFFコントロール
Input-Output isolation(AC2000V)
Remote ON/OFF control



このページの上部へ





■正弦波交流電源 DC−ACインバータ ラックマウントタイプ

入出力ノイズフィルタ内蔵、長寿命ファンを使用し、19インチラックに取付け可能な、正弦波出力のラックマウント型DC-ACインバータ電源です。

シリーズ名

Series Name

出力容量(VA)

Output Power

形状(H×W×L)

Dimention(mm)

入力電圧

Input Voltage

(V.DC)

出力電圧/電流

Output Voltage
Output Curent
(AC,rms)/(A)

効率(%)

Efficiency

特長

Feature

WA1000

FA1010
1000VA
44×482×345
  1. 24V(18〜36)
  2. 36V(27〜54)
  3. 48V(36〜76)
  4. 96V(72〜144)
100V 10A

88〜90%

スイッチによりインバータ給電/

バイパス給電切替可能
19インチラックサイズ(1U)
6台までの同期並列運転可能

入出力間絶縁(AC2000V)

FA1010

FA1010
1000VA
88×482×295.1
87%
19インチラックサイズ(2U)
ON/OFF スイッチ
入出力間絶縁(AC2000V)
Fit to 19"(2U) rack system
ON/OFF Switch
Input-Output isolation(AC2000V)

ZA1000

ZA1000
1000VA
88×482×295
87%
複数の同期並列運転可能
リモートON/OFFコントロール
入出力間絶縁(AC2000V)
Plural synchronized parallel
Operation is possible
Remote ON/OFF control
Input-Output isolation(AC2000V)

BA1000

BA1000
1000VA
88×482×295
87%
常時給電インバータ
リモートON/OFFコントロール
入出力間絶縁(AC2000V)
Continuos power supply inverter
Remote ON/OFF control
Input-Output isolation(AC2000V)

CA1000

CA1000
1000VA
88×482× 295
87%
非常時給電インバータ
リモートON/OFFコントロール
入出力間絶縁(AC2000V)
Non continuos Power supply Inverter
Remote ON/OFF control
Input-Output isolation(AC2000V)

ZA2000

ZA2000
2000VA
88×482× 395
  1. 48V(36〜76)
  2. 96V(72〜144)
  3. 144V(108〜216)
100V 20A
87%
複数の同期並列運転可能
リモートON/OFFコントロール
入出力間絶縁(AC2000V)
Plural synchronized parallel
Operation is possible
Remote ON/OFF control
Input-Output Isolation(AC2000V)







このページの上部へ





特注品も取り扱っておりますのでお気軽にご相談ください。

Please consult with us about other specification.

特注電源

特注電源

Customized power source

お客様から開発費を頂き、お客様の求める様々な仕様を満足する、特注電源を開発しています。入力はAC, DC, ACとDC兼用など、出力も1出力、2出力、3出力から多出力と様々な電源を開発しています。

By receiving development cost from our client, we develop various customized power supplies in order to meet the various client needs, The Input can be AC, DC, or AC and DC coutilization, Output can also vary from 1 output, 2 outputs, and 3 outputs to multi outputs.



特注電源

特注電源

Customized power source

特注品の開発では、他杜がなかなか手を出したがらないようなものにも、その経験が新しいノウハウにつながると考え、積極的に挑戦しています。

In developing customized power supplies, we are assertive in trying out new and different specs which other companies may be hesitant to develop. We believe that such an experience will lead to a new "know-how" which may lead to our competitiveness in the future.







このページの上部へ





■ 製品カタログ ダウンロード
Download of batch of products catalog

PDF

表紙,目次,電源一覧(1.2MB)

Cover,Contents,Power Supplies List (1.2MB)

ZIPファイル

DC-DCコンバータ(29MB)

DC-DC converter (29MB)

ZIPファイル

AC-DCコンバータ(7.8MB)

AC-DC converter (7.8MB)

ZIPファイル

DC-ACインバータ(11MB)

DC-AC inverter (11MB)

PDF

ご使用に当たっての注意事項(20KB)

Directions in application (20KB).



Get Acrobat Reader

PDF書類をご覧いただくには、Adobe Acrobat Readerが必要です。

Adobe Acrobat Reader is necessary to see the document.









このページの上部へ
